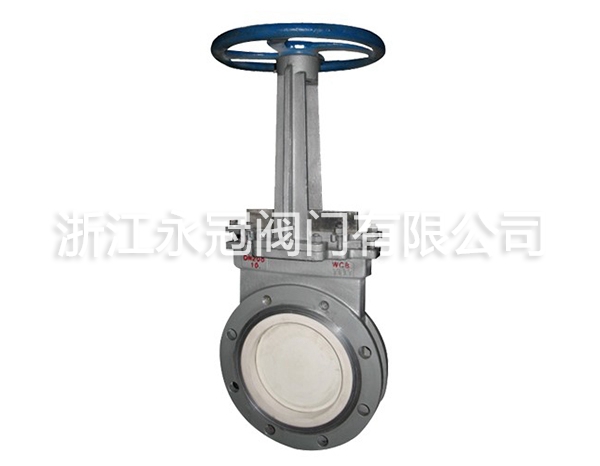

手動陶瓷法蘭刀閘閥PZ73TC

立即咨詢

手動陶瓷法蘭刀閘閥PZ73TC主要性能規范

1.密封面材料：結構陶瓷或超硬表面合金材料二種。

2.用煤渣、灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損、長壽命。

3.密封性能良好，并可進行密封棉修得。

4.進口閥座可作刮灰板，即使在落灰情況下也關閉自如。

5.閥體腔體結構徹底避免了卡阻、積灰的問題。

6.驅動方式：手動、氣動和電動等。

手動陶瓷刀閘閥主要零件材料

閥體、閥蓋	不銹鋼、碳鋼	型號Type	公稱壓力（MPa）	試驗壓力（MPa）		工作溫度	適用介質
閘板	耐磨合金+不銹鋼、碳鋼			殼體	密封
閥桿	不銹鋼	PZ73TC PZ673TC PZ973TC	1.0	1.5	1.1	≤150℃	煤渣、灰渣、渣水混合物等介質
密封面	耐磨合金或結構陶瓷			1.6	2.4	1.8

手動陶瓷刀閘閥主要連接尺寸

型號	PN	尺寸
		DN	L	D	D0	≈H
CZ43TC	1.0MPa	50	90	160	180	285
		65	90	180	180	298
		80	90	195	220	315
		100	90	215	220	365
		125	90	245	230	400
		150	100	280	280	475
		200	100	335	360	540
		250	110	390	360	630
		300	120	440	400	780
		350	130	500	400	885
	1.6MPa	50	90	160	180	285
		65	90	185	180	295
		80	90	200	220	315
		100	90	220	220	365
		125	90	250	230	400
		150	100	285	280	475
		200	100	340	360	540
		250	110	405	360	630
		300	120	460	400	780
		350	130	520	400	885

陶瓷刀型閘閥訂貨流程	陶瓷刀型閘閥產品承諾
1、用戶如對產品有特殊要求，須在訂貨合同中提供以下說明：A、結構長度 B、連接形式 C、公稱直徑、全通徑、縮徑、管道尺寸 D、運用介質及溫度、壓力范圍 E、試驗、檢驗標準及其他等要求。	1、產品品質承諾：我廠所提供的各類閥門均按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外行業標準設計制造和檢查驗收并可根據用戶特殊要求冶煉和制造。
2、如由用戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。本公司可根據客戶特定要求配置各類電動、氣動、液動、電磁動驅動裝置。	2、產品供貨承諾：我們保證提供全新的無缺陷的產品，同時提供有關產品的相關圖紙和其他技術文件，在貨物抵達工地后，將同時派出技術人員到現場，保證用戶在使用過程中，無后顧之憂。
3、期貨、訂貨的用戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并先按總額的30% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。	3、售后服務承諾：我廠產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。產品在使用中我廠定期組織技術質檢部人員進行訪問，讓產品更好的投入使用。讓用戶更放心。
