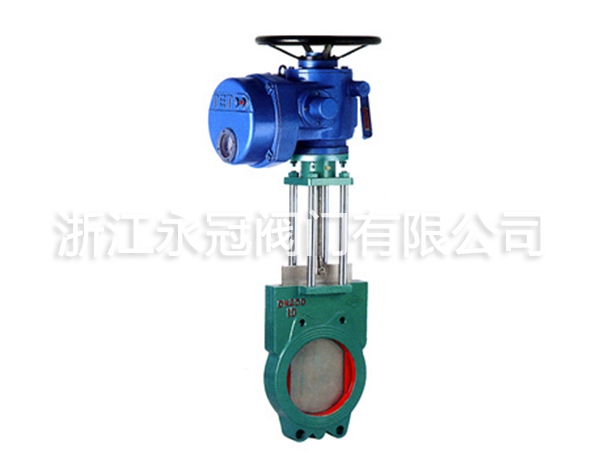

電動漿液閥Z73X

發布日期：[2016-06-22] 點擊率：

查看更多【漿液閥】產品

Z973X電動對夾式漿液閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先Jin特點。不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥等附件可以完成開，關兩位置的動作的自動控制。用戶可根據實際需要進行選擇。

Z973X系列氣動漿液閥品種齊全。主體采用鑄造，鑄鋼，不銹鋼等。通徑從DN50-DN1200。產品廣泛用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

Z973X電動漿液閥用途：

漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

Z973X電動漿液閥產品特點：

1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔和石墨填料，密封可靠，操作輕便靈活

4、驅動方式為電動

Z973X電動漿液閥引用標準：

設計制造：JB/T 8691-98

結構長度：GB/T 15188.2-94

法蘭連接尺寸：GB/T 9113-2000

閥門檢查和試驗：GB/T 13927-92

Z973X電動漿液閥性能材料：

型號		Z973X-2.5	Z973X-6	Z973X-10	Z973X-16
工作壓力(MPa)		0.25	0.6	1.0	1.6
適用介質		煤漿、糠漿、紙漿、泥漿、污水、礦渣等
適用溫度(℃)		≤120
材料	閥體	灰鑄鐵
	閘板	鉻鎳鈦不銹鋼
	閥體密封圈	合成橡膠或聚四氟乙烯
	閥桿	鉻不銹鋼
	支架	碳素鋼
	填料	聚四氟乙烯

電動漿液閥技術參數

型號	Z973X-10、Z973H-16C系列
公稱通徑	DN100∽600mm
公稱壓力	0.6MPa∽1.6MPa
適用溫度	≤120℃∽300℃
適用介質	煤漿、糖漿、紙漿、泥漿、污水、礦渣、堿液
材質	鑄鋼、碳鋼、不銹鋼

Z973X電動對夾式漿液閥主要性能規范

公稱壓力PN	密封試驗	殼體試驗	工作溫度	適用介質
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質
1.0MPa	1.5MPa	1.5MPa	-10℃～120℃	泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質

Z973X電動對夾式漿液閥主要外形尺寸

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
